Stacja uzdatniania do produkcji wody demineralizowanej

Stacja uzdatniania do produkcji wody demineralizowanej

11.10.2022
4 minuty

Przedmiotem realizacji była rozbudowa istniejącej stacji uzdatniania wody demineralizowanej na potrzeby centralnej sterylizatorni w placówce służby zdrowia. Zapotrzebowanie na wodę demi w obiekcie jest nieregularne. Z uwagi na tryb pracy do największego poboru dochodzi w godzinach od 7 do 9 oraz od 12 do 19, kiedy pracują wszystkie urządzenia.

Budowa stacji uzdatniania wody demineralizowanej

Jako założenia do budowy stacji uzdatniania wody przyjęto warunki, aby produkowała ona wodę demineralizowaną w wymaganej ilości oraz o przewodności wody nieprzekraczającej 15µS/cm. Dodatkowo klient zażyczył sobie powiadomienia SMS o stanach pracy SUW oraz podłączenie układu do systemu BMS.

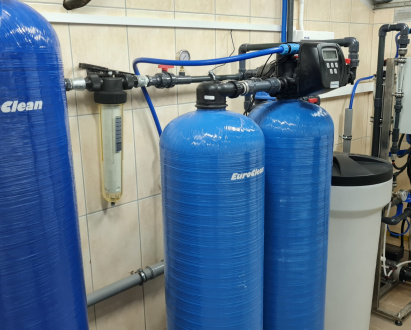

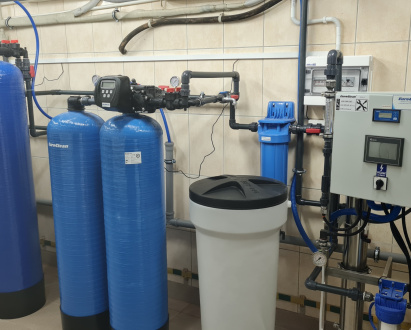

W pierwszej kolejności zastosowano filtr wstępny z wkładem 50µm w celu ochrony złóż oraz modulu odwróconej osmozy przed zanieczyszczeniami mechanicznymi. Filtr węglowy sterowany elektronicznie usuwa z wody wodociągowej związku chloru i chroni w ten sposób membranę RO. Zmiękczacz wody dwukolumnowy, działający w systemie duplex zabezpiecza nieprzerwaną dostawę zmiękczonej wody dla osmozy.

Urządzenie do odwróconej osmozy jest wyposażone w membranę, pomiar przewodności i układ płukania membran. Wydajność urządzenia (min. 350 dm3/h) sprawia, że wyprodukowana woda jest dostarczana do zbiornika magazynowego wody demineralizowanej i w ten sposób zapewnia pokrycie szczytowych poborów. Czas i tryb pracy systemu odwróconej osmozy sterowany za pomocą pływakowego układu czujników poziomu wody w zbiorniku. W celu zapewnienia odpowiedniej dezynfekcji wody przed dopływem do poszczególnych urządzeń, za zbiornikiem została  zainstalowana lampa bakteriobójcza UV z licznikiem czasu pracy.

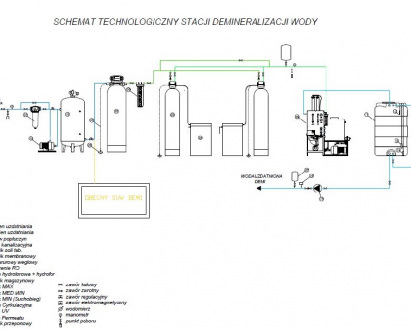

Etapy pracy systemu do produkcji wody demineralizowanej

Etap 1: Filtracja wstępna

Model EuroClean NW32 – Ilość urządzeń: 1

  • Przepływ maksymalny [m3/h]: 6,5
  • Średnica przyłącza [cal]: 1 ¼
  • Wkład filtracyjny [µm]: 50
  • Wymiary: (wys. x dł. x szer. mm): 540 x 230 x 120
  • Ciśnienie min./ max. [bar]: 1/16

Etap 2: Filtracja odżelaźniająco- odmanganiająca

Model EuroClean AS600 S1 WS1 Filter, Ilość urządzeń: 1

  • Przepływ nominalny / maksymalny [m3/h]: 2,6 / 4,1
  • Głowica sterująca [typ]: Clack WS1
  • Ilość złoża [l]: 100
  • Złoże [typ]: AG140
  • Średnica przyłącza [cal]: 1
  • DIFC (płukanie) [cal]: 3/8
  • Wymiary [cal]: 14 x 65

Etap 3: Filtracja węglowa

Model EuroClean filtr narurowy FH20B1-B-WB + wkład FCCBL (węgiel aktywny), Ilość urządzeń: 1

  • Przepływ nominalny [m3/h]: 2,1
  • Rozmiar korpusu [cal]: 20
  • Materiał [typ]: Polipropylen
  • Średnica przyłącza [cal]: 1

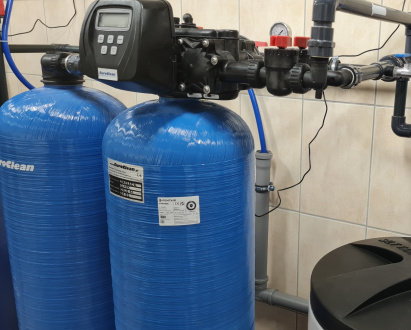

Etap 4: Redukcja twardości ogólnej

model EuroClean AS600 S1 WS1 CI TA, Ilość urządzeń: 2

  • Przepływ nominalny / maksymalny [m3/h]: 2,3 / 3,2
  • Ilość złoża [l]: 76
  • Złoże [typ]; DOWEX
  • Głowica sterująca [typ]: Clack WS1 CI Twin Alternating
  • Średnica przyłącza [cal]: 1
  • DIFC (płukanie) [cal]: 3/8
  • Zbiornik solanki[l]: 70
  • Wymiary [cal]: 13 x 54

Etap 5: System odwróconej osmozy

model EuroClean RO 7K Deluxe+, Ilość urządzeń: 1

  • Wydajność permeatu [l/h]: 300 (przy temp.15°C)
  • Wydajność koncentratu [%]: 25-50
  • Ciśnienie robocze [bar]: 13-15
  • Zasilanie [V/Hz]: 230/50H
  • Pobór mocy [kW]: 0,55
  • Ilość modułów: 1; 2140
  • konduktometr (stały pomiar przewodności) zakres pomiaru 0-200 µS/cm
  • układ automatycznego płukania membran (autoflushing)

Etap 6: Zbiornik magazynowy

Zbiornik magazynowy CV1000 + 3x czujnik poziomu- pływakowy, Ilość urządzeń: 1

  • Pojemnośc zbiornika[l]: 1000
  • Materiał: PE, pokrywa w zestawie

Etap 7: Układ pompowy ( cyrkulacja, dezynfekcja UV)

Montaż: przy zbiorniku wody DEMI, Ilość urządzeń: 1

  • 1. Cyrkulacja wody w zbiorniku ( pompa + szafa + sterylizator UV)
  • 2. Ukłąd hydroforowy- pompa zbiornik membranowy 38l, osprzęt
